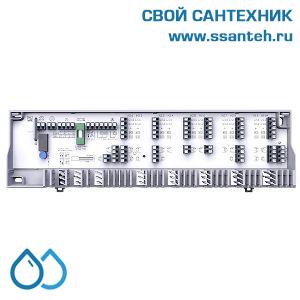

Блок коммутационный TS23006 Termicus

с возможностью включения/выключения котла (насоса, зонного клапана).

ПРИМЕНЕНИЕ

Блок коммутационный TS23006 Termicus совместно с приводами предназначен для:
• регулирование температуры в отдельном помещении с 6 зонами для систем отопления и охлаждения,
• подключение до 15 позиционных приводов и 6 комнатных панелей управления,
• подключение позиционных приводов с направлением управляющего воздействия НЗ (закрыт в обесточенном состоянии) или НО (открыт в обесточенном состоянии) в зависимости от используемого регулятора,
• подключение внешнего таймера,
• в зависимости от назначения, подключение насоса или котла, датчика сигналов CO, ограничителя температуры или датчика точки росы,
• стационарная установка на DIN-рейку или стену.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ


Рабочее напряжение		230 В ±10 %, 50 Гц
Потребляемая мощность		макс. 50 ВА
Защита		T4AH
Количество зон нагрева/охлаждения		6 (максимум 15 приводов)
Ток включения на позиционный привод		макс. 500 мА (230 В)
Система управления насосом/котлом/зонным клапаном
Коммутационная способность		2 A, 200 ВА при индуктивной нагрузке
Направление упр. воздействия		НО или НЗ
Температура окружающей среды		от 0 до +50 °C
Температура хранения		-20...+70 °C
Влажность окружающей среды		80 % без конденсата
Материалы
Корпус		ABS
Размеры (В x Ш x Г)		90 x 326,5 x 50 мм
Масса		0,43 кг

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Установка:
1. Снять крышку.
2. Установить базовый модуль. При настенном монтаже базовый модуль, в зависимости от свойств стены, закрепляется двумя саморезами 4 мм и соответствующими дюбелями. При монтаже на несущую шину используется DIN-рейка TS 35/7,5.
3. Выполнить электрическое подключение.
4. Установить крышку.

СОВМЕСТИМЫЕ ЭЛЕКТРОПРИВОДЫ

Электроприводы VC Honeywell, SPST/SPDT


Модель электропривода	Напряжение питания, В/Гц	Управляющий сигнал	Время хода, сек	Кабель, м
VC4013ZZ00/U Honeywell	230/50	SPST (2-пров.)	6	1
VC4012ZZ00/U Honeywell	230/50	SPST (2-пров.)	6	без кабеля

Термоэлектрические приводы MT-4 Honeywell, 90 Н, ход штока 2,5 мм, вкл./выкл. и ШИМ


Модель привода	Напряжение/ Мощность, Vac ; VA	Положение штока при обесточивении	Концевой выключатель	Пусковой ток, А	Длина кабеля, м	Время хода, мин.
MT4-230-NC Honeywell	230; 3	выдвигается	-	0.4	1	4.0
MT4-230-NO Honeywell	230; 3	втягивается	-	0.4	1	4.0
MT4-230-NC-2,5M Honeywell	230; 2	выдвигается	-	0.4	2,5	4.0
MT4-230-NO-2,5M Honeywell	230; 2	втягивается	-	0.4	2,5	4.0
MT4-230S-NC Honeywell	230; 3	выдвигается	1	0.4	1	4.0
MT4-230S-NO Honeywell	230; 3	втягивается	1	0.4	1	4.0
